谐奇趣样式雷图

样式雷图概况

样式雷图简介

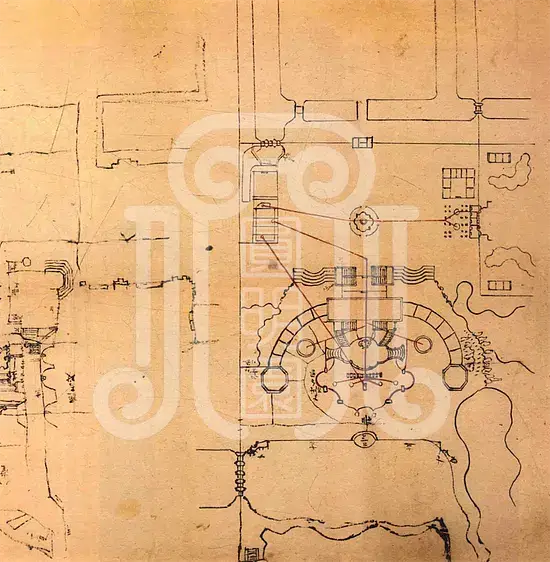

可能大部份人都认为西洋楼景区样式雷家族没有参与修建，而国图收藏的样式雷中却有这么一张地盘图，图上绘有线法桥、蓄水楼、养雀笼、谐奇趣、以及北侧菊花喷水池，值得注意的是还用红色线绘制了水法与蓄水楼连接的铜管，算得上是很有价值的样式雷图纸。

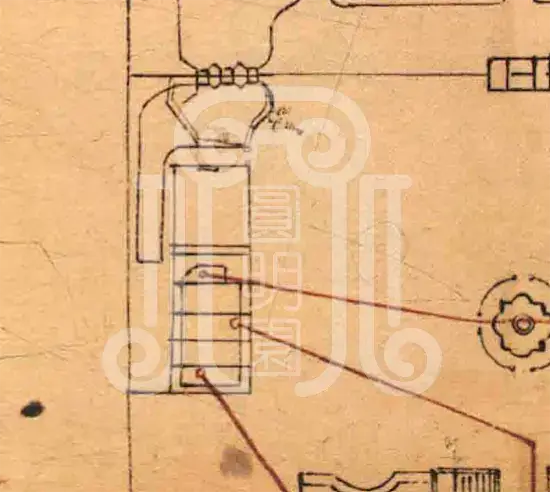

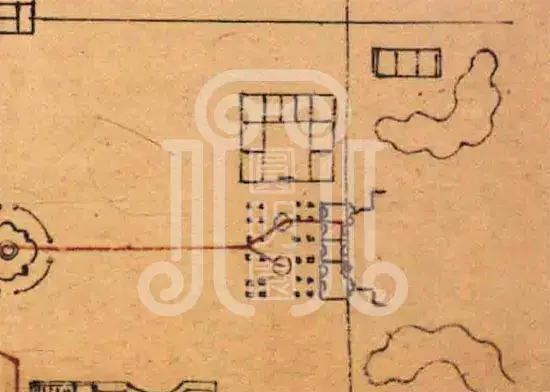

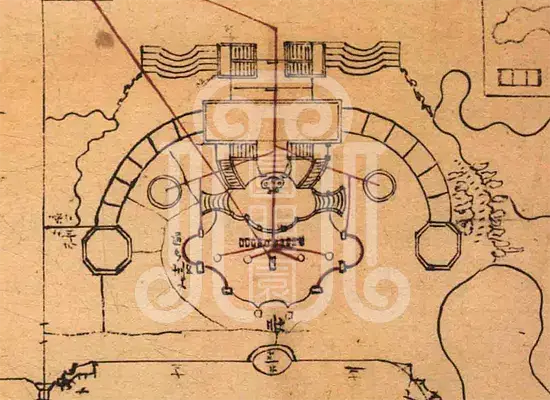

这是一张设计与踏勘草图，其中绘有谐奇趣与蓄水楼关系的平面，并用红线表示将蓄水楼的水通过管道连接谐奇趣的水池、喷泉，为其供水。共有3路，第一路专供谐奇趣北侧水池，第二路供给谐奇趣南侧水池周边4个喷泉、 池中10个小动物喷泉和池中4个花盆式喷泉，第三路专供谐奇趣南侧中大鱼的喷泉。此图对于谐奇趣南侧楼梯和水池、花盆、池中喷水动物、花盆等绘制尤为准确。另外在图的右侧绘有若干建筑细部图样，如二层楼局部立面、喷泉、 五孔闸局部立面等，属于踏勘所作的现场记录。
